常規振動試驗和控制
機械產品結構測試和振動研究
| 型號（普通型） | 10189/10289 | 11189/11289 | 12189/12289 | 13189/13289 | 14189/14289 | 15189/15289 | 16189/16289 | |
| 特征描述 | 不銹鋼殼體；標準輸出形式：M5頂端/側端；其他選項：低頻擴展，防水連體電纜 | |||||||
| 外形尺寸mm（六角xH） | 11x22（頂端）/11x15（側端） | 11x23（頂端）/11x16（側端） | 13x23（頂端) 13x16（側端） | 16x26（頂端） 16x21（側端） | ||||
| 靈敏度（mV/g） | 5 | 10 | 20 | 50 | 100 | 200 | 500 | |
| 測量范圍（g peak） | ±1000 | ±500 | ±250 | ±100 | ±50 | ±25 | ±10 | |
| 幅值線性 | ≤±1% | |||||||
| 寬頻帶分辨率（g rms） | 0.001 | 0.0005 | 0.00025 | 0.0001 | 0.00005 | 0.000025 | 0.00001 | |
| 頻率范圍 | ±5%(Hz~kHz) | 1~12 | 1~10 | 1~7 | 1~5 | |||
| ±10%(Hz~kHz) | 0.5~13 | 0.5~11 | 0.5~8 | 0.5~6 | ||||
| 安裝諧振頻率（kHz） | ≥41 | ≥56 | ≥54 | ≥46 | ≥36 | ≥24 | ≥23 | |
| 橫向靈敏度 | ≤5% | |||||||
| 供電電源（VDC） | 18~30 | |||||||
| 供電電流（mA） | 2~20 | |||||||
| 輸出阻抗（Ω） | ≤100 | |||||||
| 直流偏置電壓（V） | 8~12 | |||||||
| 電噪聲 功率譜密度 (μg/√Hz) | 10Hz | 240 | 120 | 60 | 24 | 12 | 6 | 2.4 |
| 100Hz | 80 | 40 | 20 | 8 | 4 | 2 | 0.8 | |
| 1000Hz | 60 | 30 | 15 | 6 | 3 | 1.5 | 0.6 | |
| 安裝絕緣電阻 | —— | —— | —— | —— | —— | —— | —— | |
| 最大承受加速度值（g peak） | 4000 | 3000 | 2000 | 800 | 400 | 200 | 80 | |
| 最大承受沖擊值（g peak） | 8000 | 8000 | 5000 | 2000 | 1000 | 500 | 200 | |
| 工作溫度（℃） | -50~125 | |||||||
| 密封形式 | 激光焊接 | |||||||
| 敏感材料 | 壓電陶瓷/剪切 | |||||||
| 外殼材料 | 不銹鋼 | |||||||
| 安裝方式_內螺紋螺孔 | M5 | |||||||
| 重量（克） | 8.1 | 8.1 | 8.5 | 9 | 9.7 | 15 | 30 | |

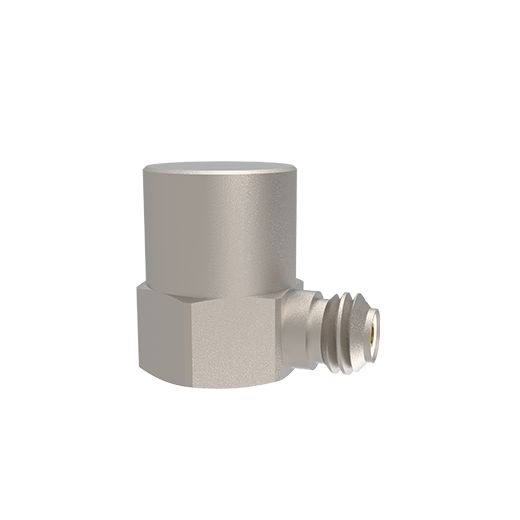

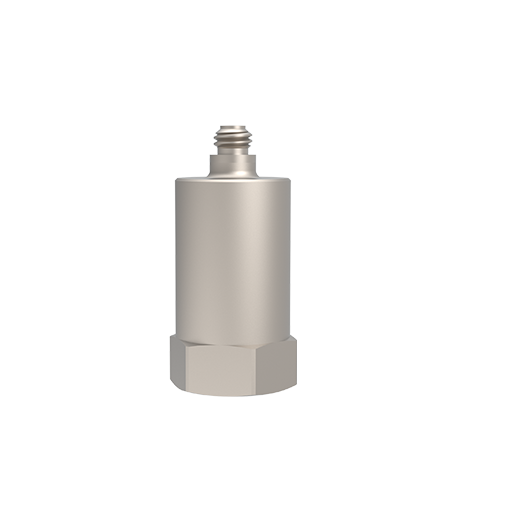

| 傳感器輸出形式 | 1x189：M5頂端輸出；1x289：M5側端輸出 | |||||||
| 電纜兩端接頭形式 | M5—BNC（511xx12） | |||||||
| 常用電纜選項 電纜描述（型號) | * 電纜兩端接頭：M5—BNC：Φ3mm PVC電纜（5114312）；Φ3mm TPV電纜（5112312）；Φ2mm四氟高溫電纜（5111212） | |||||||
| 標準附件 | ①M(fèi)3-M5/M5安裝螺釘；②標配1米PVC同軸電纜；③出廠檢驗報告 | |||||||
| 其他選項 | * 型號+“E“：選配輸出接嘴為英制10-32螺紋 * 型號+“L“：低頻擴展，5% -- 0.5 Hz * 型號+“F”：選配5米/10米防水電纜（IP68）（注：頻率響應的高頻截止頻率因連體電纜會發生變化，具體高頻截止頻率將以傳感器檢驗報告為準） | |||||||
